抛弃Keil罢，这篇文章将会介绍如何使用VSCode中的PlatformIO插件来配置一个STM32的多平台开发环境。

前言

博主本人并没有系统的学习过STM32的相关知识，此前接触的嵌入式相关内容也仅限于Arduino框架，因此这个环境是我入门STM32的第一个环境，我也尽了自己最大的努力来使这个环境尽可能的顺手，并且在能学习新东西的情况下保留我自己原有的开发习惯。写成了这个教程来供大家参考。由于水平有限，这篇难免有所不足，希望大家可以在评论区分享自己的看法。

模组

这个开发环境分为以下几个部分

  • STM32CubeMX软件来生成STM32的初始化配置和程序框架，并且提供库文件
  • PlatformIO平台来提供各种外部库文件的安装，各种工具（下载工具、调试工具等）的配置和程序的编译环境
  • VSCode作为IDE的框架

CubeMX的安装与配置

STM32CubeMX能够同时兼容Win、Mac和Linux三大平台，下载地址https://www.st.com/zh/development-tools/stm32cubemx.html
现在的CubeMX已经不需要额外安装java运行环境了，能正常打开就算成功
关于该软件，可以参考以下文章，在此不做过多介绍了
STM32CubeMX介绍、下载与安装
STM32CubeMX入门教程（一）

platformIO的安装与配置

安装

打开VSCode，扩展商店搜索PlatformIO，安装即可

代理设置

和许多其他工具一样，PlatformIO的主要坑就是国内的网络环境问题。
在首次安装平台(Platform)时、新建工程时、编译时、上传时都会联网下载相关的软件包。并且大多数时候并没有关于下载进度的提示，导致很多时候会出现卡住的情况
因此，设置代理时必要的，关于代理设置，不论是Win下还是Mac/Lin下，都是通过设置环境变量实现的
可以参考 PlatformIO使用中遇到的坑

1
2
3
4
5
6
#Mac/Lin举例
export HTTP_PROXY=http://127.0.0.1:1080/
export HTTPS_PROXY=http://127.0.0.1:1080/
#保险起见，同时设置以下两项
export http_proxy=http://127.0.0.1:1080/
export https_proxy=http://127.0.0.1:1080/

你需要把这段代码加到.bashrc或者.zshrc中
完成后通过以下命令测试

1
2
curl http://google.com
curl https://google.com

均有获取到内容则成功

环境安装

VSCode打开后点击下方蓝条的主页图标，或者左侧点击外星人图标再选择PIO Home-OPEN即可进入PlatformIO主页
主页左侧，可以管理项目、库、开发板、和平台
对于STM32开发，首先安装ST STM32Platform
在Platform菜单，Embedded选项卡中搜索安装即可
另外，安装也可以使用命令行进行（可以看到下载进度）
左侧选项卡中，点击PlatformIO Core CLI，VSCode下方会打开PIO命令行

1
pio platform install ststm32

即可

新建项目

PIO Home，左侧Project菜单，新建项目
根据你的开发需求选择对应的MCU或开发板，对于CubeMX生成的代码，选择CubeMX框架
如果CubeMX已经生成好代码，项目名与Cube中项目名相同，项目目录为项目名文件夹的上层目录
首次使用某MCU或者首次使用某框架，需要下载对应组件，需要挂上代理稍等（5分钟左右）

配置项目

官方对于platformio.ini文件格式的文档 “platformio.ini” (Project Configuration File)
项目新建后会自动打开，PIO的默认代码源文件在项目文件夹下的src目录，与CubeMX不同

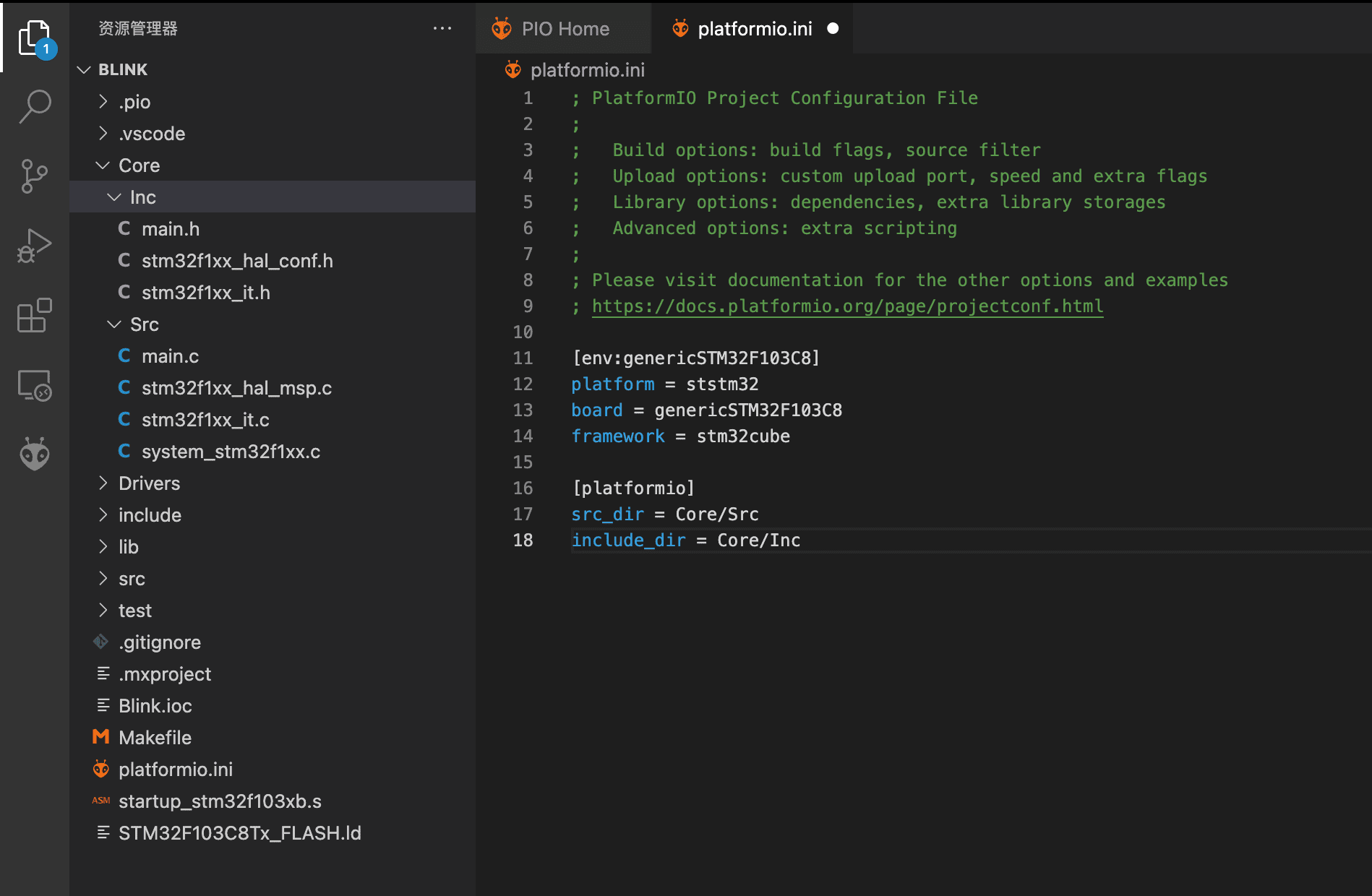

修改文件夹下的platformio.ini文件，新建一些配置项

1
2
3
[platformio]
src_dir = Core/Src
include_dir = Core/Inc

然后尝试点击下方工具栏的勾号编译

上传程序

默认的上传方式是STLink，即插即用，其他方式可以通过修改platformio.ini定义

1
2
[env:xxxxxxxx] #在你对应的env部分中添加
upload_protocol = cmsis-dap #支持的方式请见文档

点个灯试试

以外置晶振的STM32F103C8T6为例，LED引脚PA8

生成框架

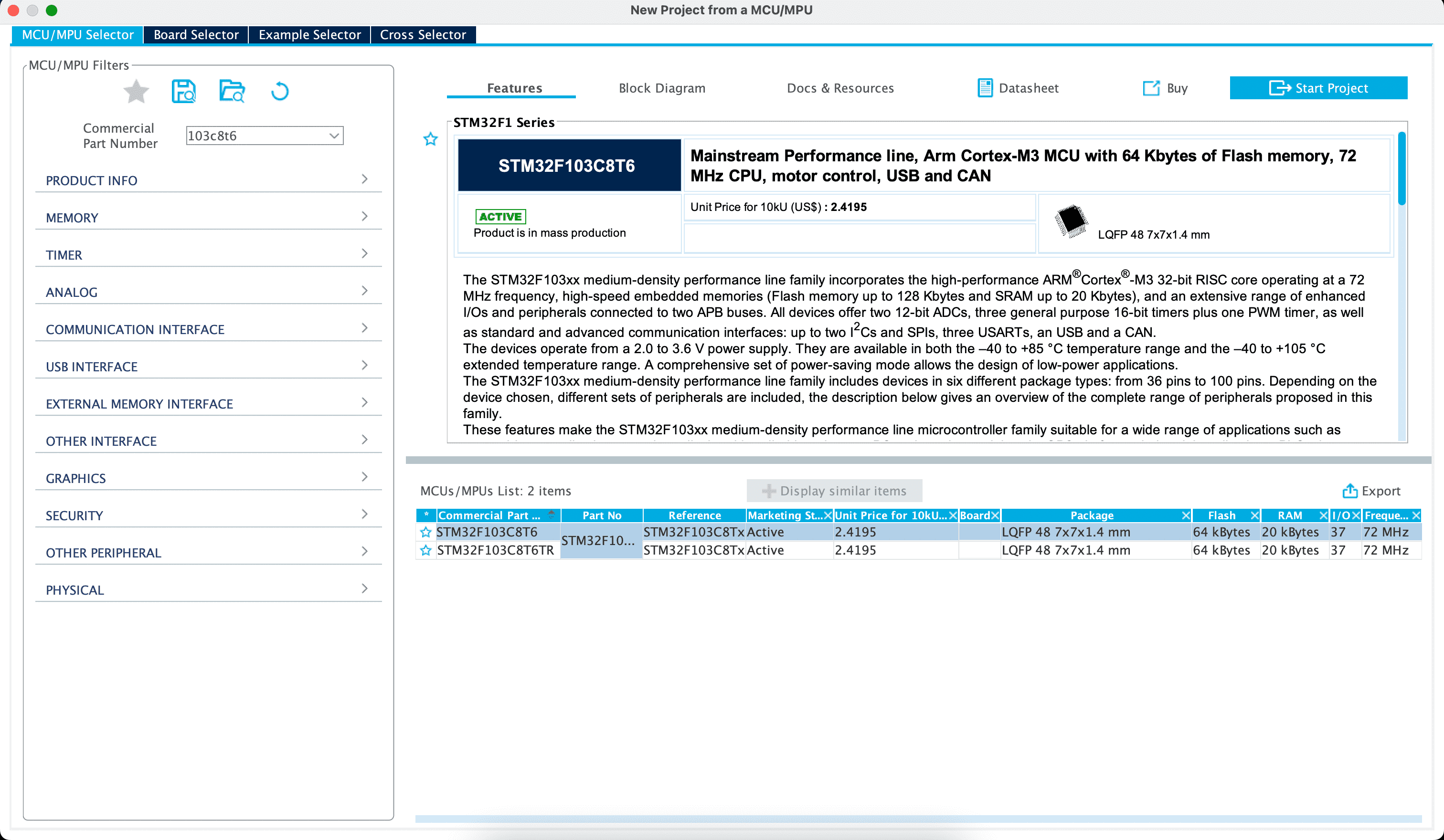

打开CubeMX，进入MCU Selector，搜索并选择F103C8T6

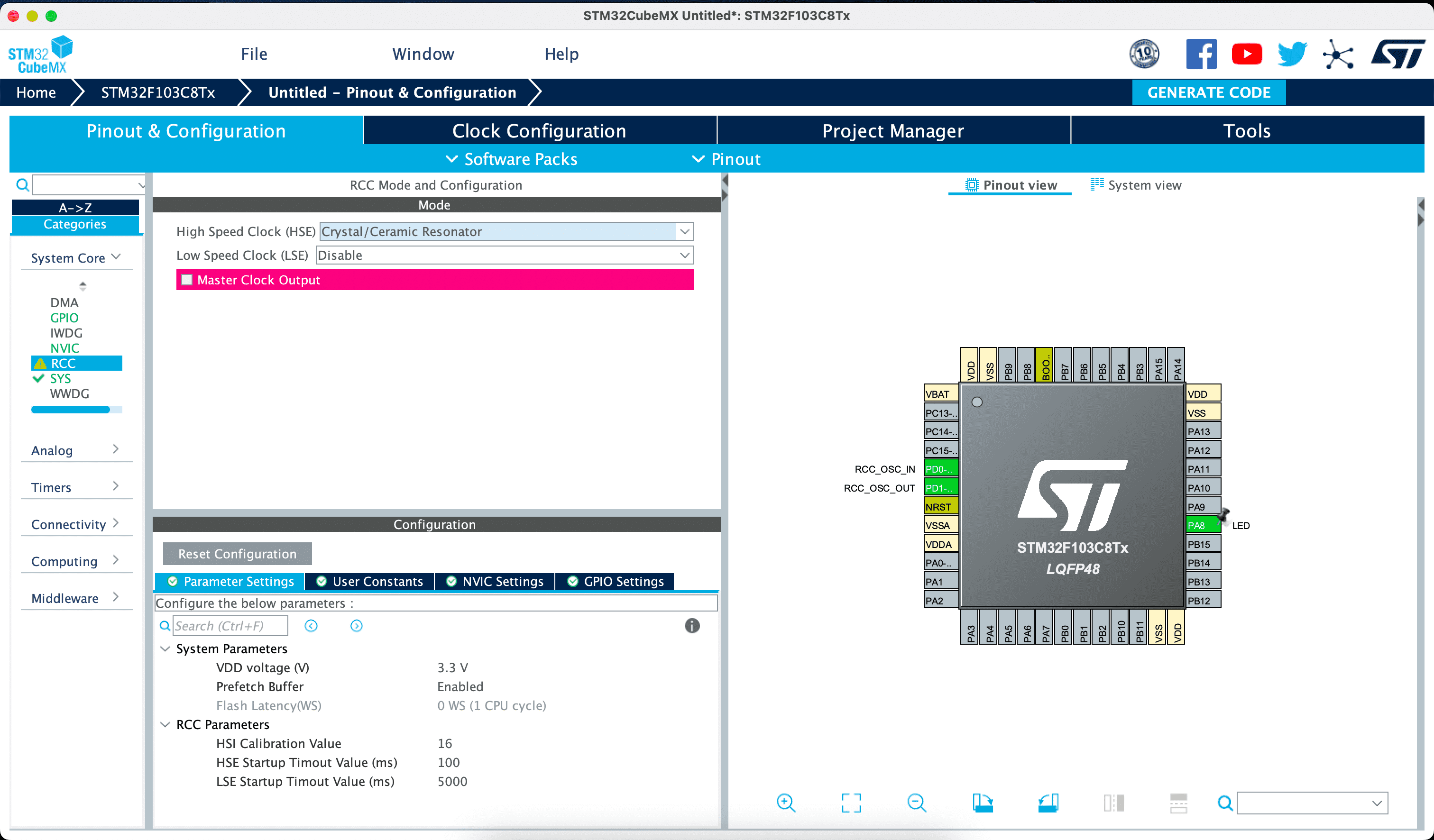

在引脚配置中，选择对应引脚，单击配置为GPIO_Output模式
右击引脚，设置UserLabel为LED
左侧功能栏中，选择RCC，配置HSE为外部晶振，此外建议打开调试功能，选择对应的调试模式

下一步进入时钟配置，时钟树可改可不改，点个灯而已

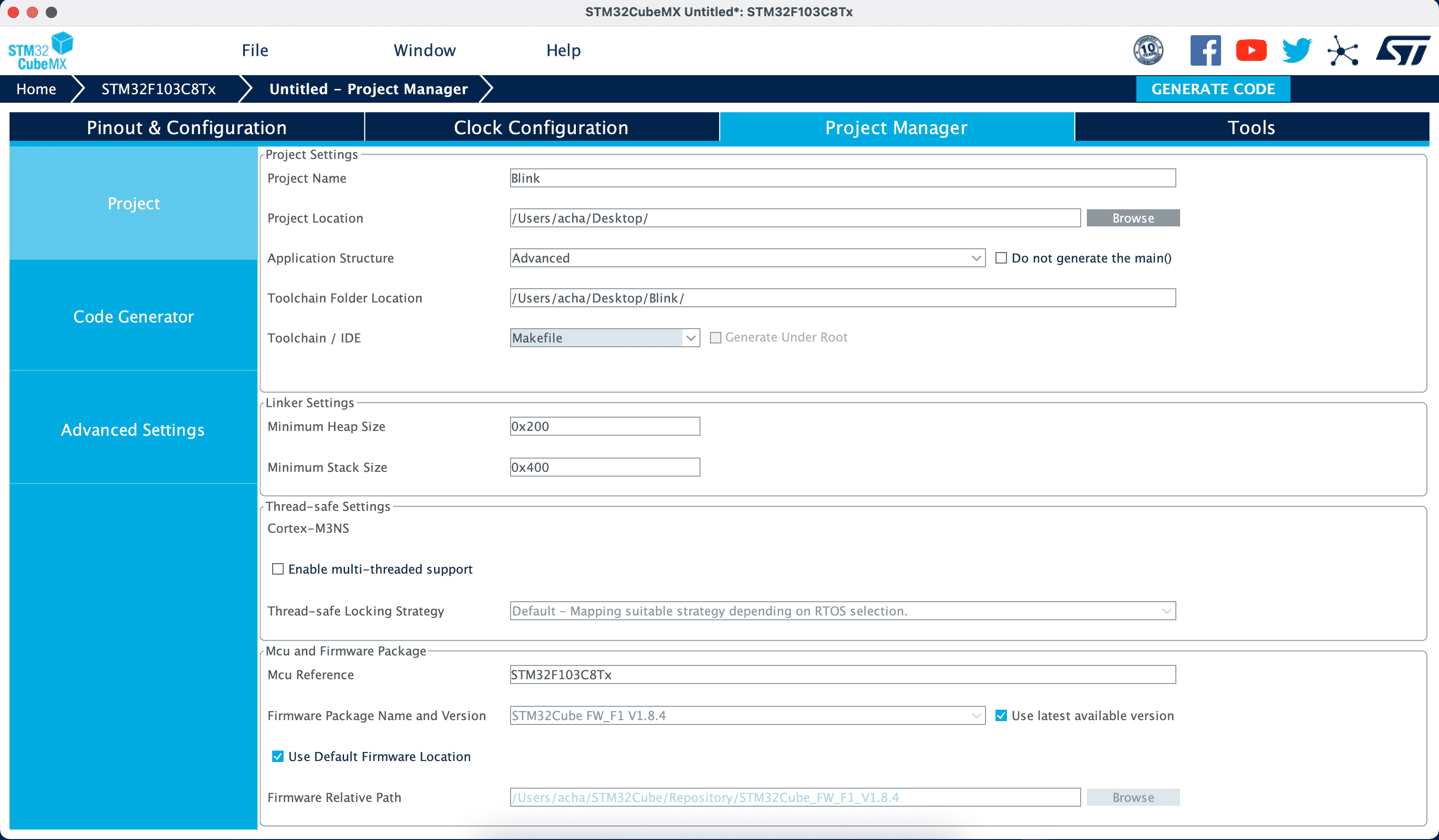

然后进入Project Manager，配置名称与路径，Toolchain选择Makefile

右上角GenerateCode，结束

PIO配置

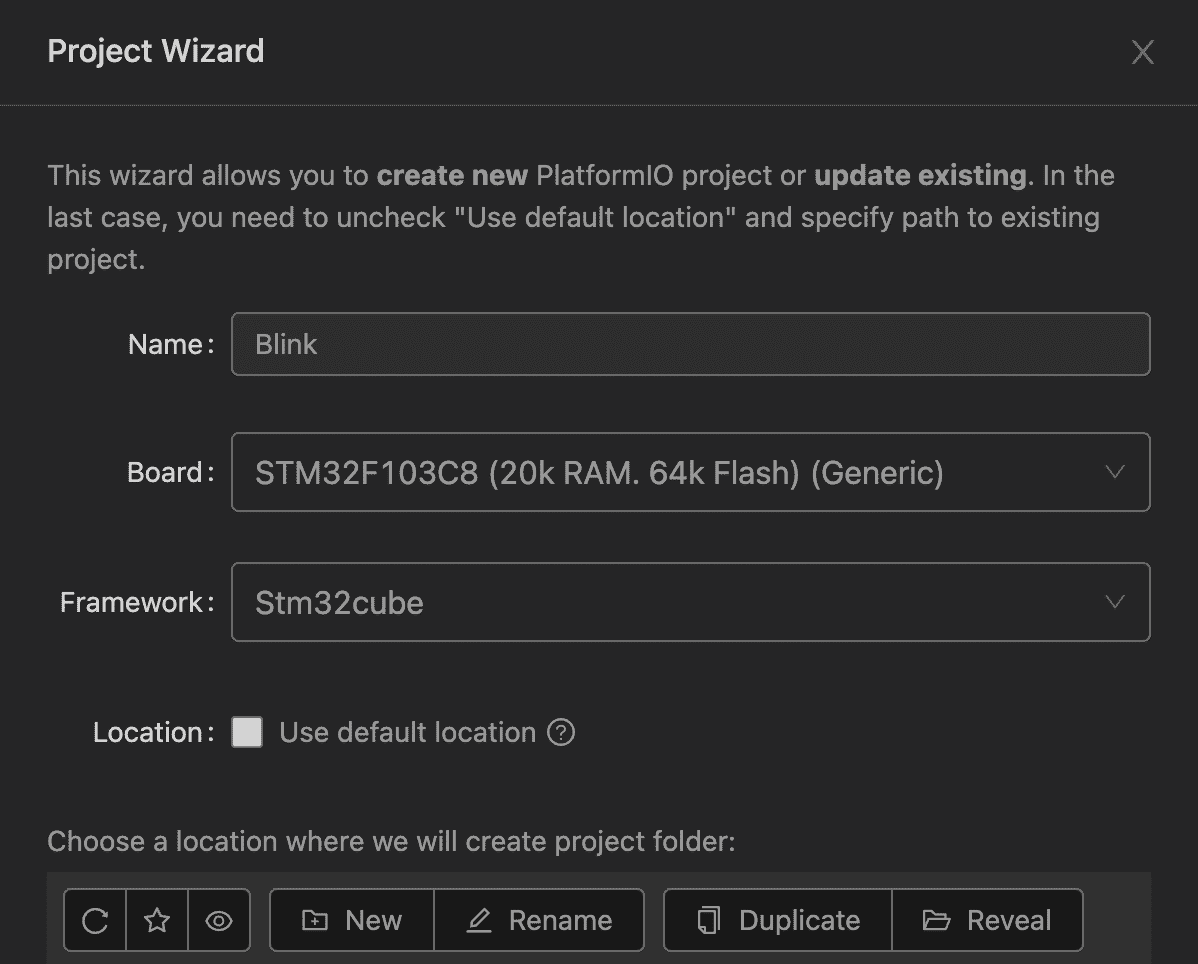

打开PIO Home，新建项目，选择MCU和Framework，目录与Cube相同

完成后打开工程，发现左侧已经有Core等文件夹，生成的代码已经导入了
修改platformio.ini，尝试编译

写代码

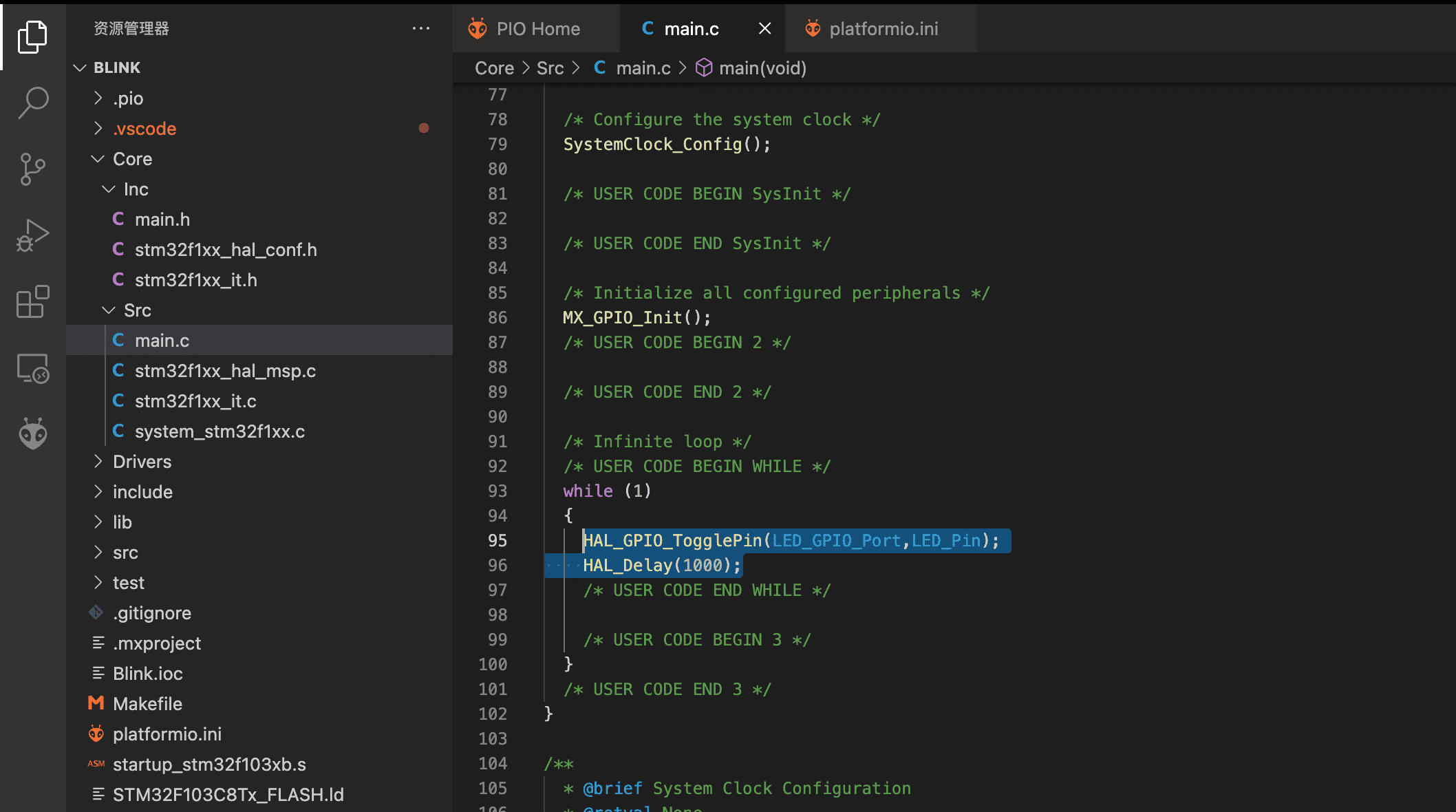

打开main.c，写入点灯代码
找到main函数的while(1)循环，所有代码应写在对应的USER CODE BEGIN和USER CODE END注释之间

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/* USER CODE BEGIN WHILE */
  while (1)
  {

    HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
    //翻转LED引脚的电平
    //LED是你在cubemx中自定义的UserLabel名称，CubeMX会自动定义LED_Pin指向该引脚
    HAL_Delay(1000);
    //延时1000ms

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

编译上传，成功
若没有在CubeMX中打开调试功能，能上传程序，但是只能上传一次，后续需要手动复位才能重新上传
